NAT Series
Features :
- Sounder
- Non-washable
- Reflow
- Auto Mounting
- Wide Band
- Upper Sound Port
- High SPL
- Automotive Use ※ As for non washable products, dip soldering should not be implemented.
Introduction / Specification / Manual ：
Introduction

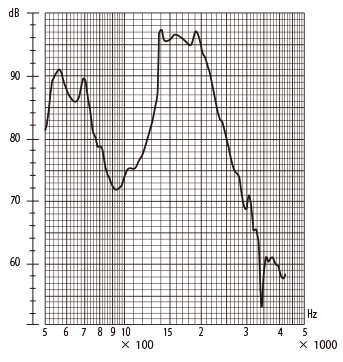

Frequency Response：
（NAT-12A）
※applied voltage：12V, square wave：1/2duty, distance for measurement：10cm
Dimensions：
（size：φ15×17×12mm）（NAT-12A）
unit：mm/housing material：PA6T
Specification
| NAT-05A | NAT-12A | |
|---|---|---|
| Rated Voltage（V） | 5 | 12 |
| ※ Mean Current Consumption（mA） | MAX80 | MAX75 |
| Coil Resistance（Ω） | 30±5 | 120±10 |
| ※ SPL at MIN 10cm（dBA） | MIN88（TYP95） | MIN88（TYP95） |
| Rated Frequency（Hz） | 2,000 | |
| Frequency Band（Hz） | 1,700 ～ 2,300 | |
| Operating Voltage（V） | MAX7 | MAX16 |
| Operating Temperature（℃） | -40 ～ +85 | |
| Storage Temperature（℃） | -40 ～ +85 | |
| Mass（g） | 3 |
