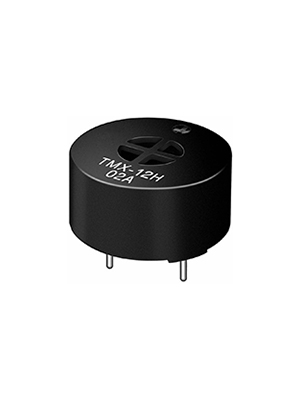

TMX-H Series
Features :
- Sounder
- Non-washable / Washable
- Dip Solder
- High SPL
- Automotive Use ※ Please request label type if you need washable.
Introduction / Specification / Manual ：
Introduction

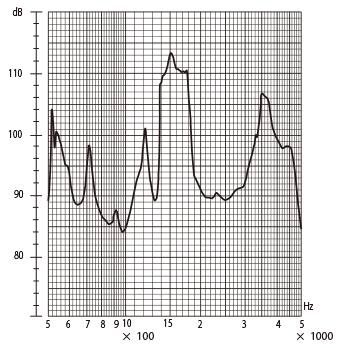

Frequency Response：
（TMX-03H）
※applied voltage：12V, square wave：1/2duty, distance for measurement：10cm
Dimensions：
（size：φ25×12.5mm）（TMX-03H）
unit：mm/housing material：PPE-M
Specification
| TMX-03H | TMX-05H | TMX-12H | |
|---|---|---|---|
| Rated Voltage（V） | 3.6 | 5 | 12 |
| ※ Mean Current Consumption（mA） | MAX300 | MAX80 | MAX55 |
| Coil Resistance（Ω） | 4.5±0.5 | 30±5 | 120±15 |
| ※ SPL at MIN 10cm（dBA） | MIN106（TYP110） | MIN104（TYP110） | |
| Rated Frequency（Hz） | 1,500 | ||
| Operating Voltage（V） | MAX5 | MAX6 | MAX16 |
| Operating Temperature（℃） | -40 ～ +80 | -40 ～ +85 | |
| Storage Temperature（℃） | -40 ～ +80 | -40 ～ +120 | |
| Mass（g） | 9 |
